特長

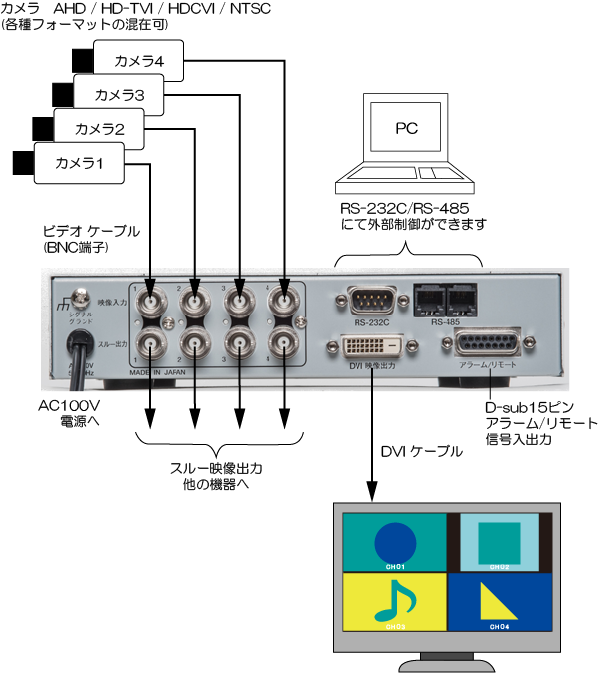

- アナログHDカメラを4台接続し､DVI-D出力より映像を出力します
- 映像入力はAHD, HD-TVI, HDCVIおよびNTSC映像信号に対応しています(混在可)
- NTSC映像入力チャンネルは4:3表示またはFULL表示を選択できます
- 高画質の単画面1～4チャンネル, 4分割または2分割画面を出力します
- 単画面,分割画面のオート シーケンス機能を備えています
- 2分割画面には任意のカメラ入力を配置できます
- 英数字,カタカナ,記号から選択して各チャンネルに最長10文字のタイトルを挿入できます
- 専用ソフトを使用すればタイトルに漢字,ひらがなを挿入できます（専用ソフトはこのページからダウンロードできます)
- アラーム入力端子､またはリモート入力端子を備えています
- アラーム入力時やビデオロス時の信号出力をそれぞれ備えていますので､ブザー等を接続できます
- 日付・時刻表示機能を備えています
- RS-232C,RS-485の外部制御を備えています
イメージ
仕様
| 映像方式 |
AHD, HD-TVI, HDCVI, NTSC方式対応(混在可) ※メニューの"ビデオフォーマット"にて設定する 1920×1080(30p) 1280×720(30p) ※メニューの"ビデオフォーマット"にてサイズを設定する(NTSC除く) |
|---|---|
| カメラ映像入力 |
4系統(ループスルー付) BNC端子 (ループスルー使用時 75Ω終端OFF) |
| DVI 映像出力 |
1920×1080(59.94p) 1系統 DVI-Dコネクター (インチネジ#4-40UNC) DVI 1.0準拠 ※音声データは出力されません |
| 画面表示 |
単画面1～4チャンネル,4分割または2分割 自動切換え(単画面,分割画面) フロント ボタンによる切換え 2分割画面は左右に配置し､映像の左右カット表示 2分割画面はチャンネルの任意配置可(同じチャンネルは不可) |
| 外部制御信号入出力 |
D-Sub15ピン・メス(インチネジ#4-40UNC) アラーム/リモートをメニューにて選択 ・アラーム入力4系統(1～4チャンネル) 無電圧メイク/ブレイク接点 ・リモート入力7系統(自動切換え,各単画面,分割画面,30秒補正) 無電圧メイク接点 ・アラーム出力1系統 オープンコレクタ DC12V 100mA以下(アラーム動作時,ビデオロス時) |
| RS-232C |
RJ-11×2(ループスルー) RS-485信号規格準拠(Half Duplex) モジュラージャック |
| RS-485 |
RJ-11×2(ループスルー) RS-485信号規格準拠(Half Duplex) モジュラージャック |
| アラーム機能 |
アラーム入力チャンネルの単画面表示 アラーム動作時､信号出力 アラーム保持モード：INTERNAL / EXTERNAL 検出接点：MAKE / BREAK INT.保持時間：約3～999秒に可変 アラーム解除後動作：戻る/そのまま アラーム画面表示：ON/OFF |
| ビデオ ロス機能 |
ビデオ ロス チャンネルの画面表示 チャンネルごとの検出/非検出の設定 ビデオ ロス中の信号出力ON/OFF 画面背景色の設定 黒/青 |
| 自動切換え機能（オート シーケンス） |
単画面1→2→3→4→分割画面→単画面1→2→･･･ 各画面ごとに0～99(秒)の表示時間を設定可 0(秒)はスキップ |
| タイトル表示機能 |
各チャンネル最長全角10文字まで メニューにてカタカナ,英,数,記号を入力 専用ソフト使用により漢字,ひらがなを入力可 各チャンネル映像中央下部に固定表示 表示/非表示を設定 単画面,各分割画面ごと 文字サイズ 大(46×46)/小(30×30)を選択 単画面,各分割画面ごと ※日時,メッセージの文字サイズも連動する |
| 日時表示機能 | 年月日時分秒 画面中央上部 表示/非表示を設定 月差30秒以内 |
| 分割画面ボーダーライン | OFF / WHITE / GRAY / BLACK |
| 挿入文字表示位置 | 左右方向16段階,上下方向16段階 可変 |
| ボタン ロック機能 | 単画面1～4/分割画面/自動切換えの表示をロックし､ボタン操作を禁止する |
| 使用温湿度 |
0～40℃ RH20～90%（ただし､結露しないこと） 内部の熱を放出させるため､天面は1U(44mm)以上の空間､背面は100mm以上の空間を確保すること |
| 電源電圧/消費電力 | AC100V 50/60Hz 約7.5W |
| AC入力ケーブル長 | 約1.7[m] |
| 外形寸法 | 210(W) × 225(D) × 44(H)[mm] (ゴム足、突起部を除く) |
| 筐体色 | アイボリィ |
| 質量 | 約1.5Kg |
| 付属品 | 取扱説明書 |
| 別売品 | 専用リモート コントローラー RMC-400 D-subコネクター/端子台変換器 DTC-P09S DTC-P15 19インチ ラックマウント金具・1台用(JIS/EIA) 19インチ ラックマウント金具・2台連結用(JIS/EIA) |
