SSD-104

SDI 1入力4分配 映像分配機

SSD-104

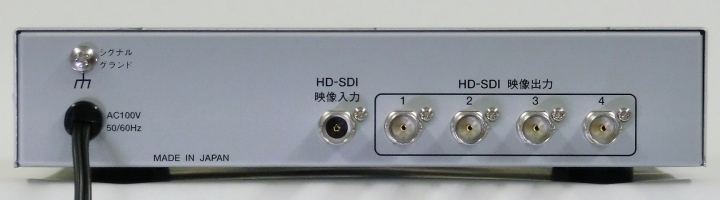

画面イメージ

特長

  • SDIカメラを接続し4分配する機器です

  • 3G-SDI, HD-SDI, SD-SDIのSDI信号に対応しています

  • イコライザ・リクロック機能を搭載しています

  • 入力されたエンベデッド オーディオ信号,アンシラリデータ等は加工せずに出力されます

仕様

カメラ映像入力

SDI方式準拠
3G-SDI(2.970GHz , 2.970/1.001GHz )
HD-SDI(1.485GHz , 1.485/1.001GHz)
SD-SDI(270MHz)
1入力 BNC端子
0.8Vp-p 75Ω終端 不平衡

映像出力

SDI方式準拠
出力映像方式は入力映像方式に準ずる
4出力(同一出力) BNC端子
0.8Vp-p 75Ω終端 不平衡

使用温湿度

0~40℃ RH20~90%(ただし、結露しないこと)

電源電圧/消費電力

AC100V 50/60Hz 約3.2W

AC入力ケーブル長

約1.8[m]

外形寸法

210(W) × 140(D) × 44(H)[mm] (ゴム足、突起部除く)

筐体色

アイボリィ

質量

約1.0Kg

付属品

取扱説明書

別売品 19インチ ラックマウント金具・1台用(JIS/EIA)
19インチ ラックマウント金具・2台連結用(JIS/EIA)

※本ページに記載の内容は、改良その他の理由により、お断り無く変更する場合があります。
