NSV-800

HD-SDI 4入力 NTSC 4入力 DVI出力 マルチビューワ

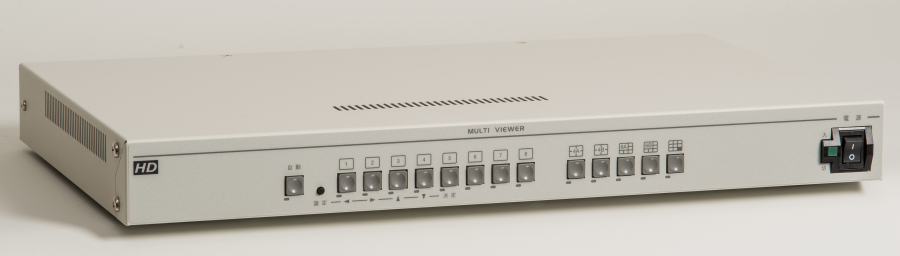

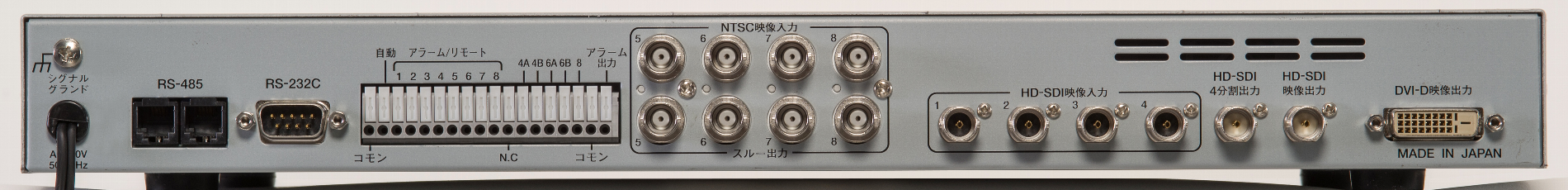

NSV-800

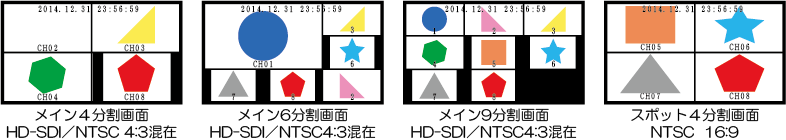

画面イメージ

特長

  • 各種フォーマットのHD-SDIカメラとNTSC(アナログ)カメラの混在に対応しています

  • HD-SDIカメラ4台とNTSCカメラ4台を接続し、HD-SDI出力とDVI-D出力より同じメイン映像を出力します

  • 4分割専用のHD-SDIスポット出力を備えています

  • メイン出力は高画質の単画面,4分割,6分割,9分割画面を出力します(いずれも1/60秒リフレッシュ)

  • 単画面,分割画面のオート シーケンス機能を備えています

  • メイン出力の分割画面は任意のカメラ入力を配置できます

  • 各チャンネルに最長10文字のタイトルを挿入できます

  • アラーム入力端子、またはリモート入力端子を備えています

  • アラーム入力時やビデオロス時の信号出力をそれぞれ備えていますので、ブザー等を接続できます

  • 日付・時刻表示機能を備えています

  • RS-232C,RS-485の外部制御を備えています


※NSV-800は生産終了、完売いたしました
(2023年6月)

仕様

HD-SDIカメラ
映像入力

HD-SDI方式準拠
4系統 BNC端子
1920×1080i/60  1920×1080i/59.94  1920×1080p/30
1920×1080p/29.97  1280×720p/60  1280×720p/59.94
(混在可,自動判別)
0.8Vp-p 75Ω終端 不平衡

NTSCカメラ映像入力 NTSC方式準拠
4系統 BNC端子 各系統ループスルー付
VBS 1.0Vp-p 75Ω終端 不平衡(ループスルー使用時 75Ω終端 OFF)
DVI出力

1920×1080p 固定 59.94Hz
1系統(メイン) DVI-D端子 (インチネジ#4-40UNC)
※音声データは出力されません

HD-SDI出力

1920×1080i 固定 59.94Hz
2系統(メイン,スポット) BNC端子
0.8Vp-p 75Ω終端 不平衡
※音声データは出力されません

メイン出力画面表示

すべて1/60(秒)リフレッシュ
HD-SDI映像は16:9表示
NTSC映像は画面ごとに4:3/16:9を選択
フロント ボタンによる切換え

  • 単画面1~4チャンネル(HD-SDI)
    単画面5~8チャンネル(NTSC)

  • 4分割画面 4A,4B
    均等4分割
    チャンネル配置可,HD-SDIとNTSCの混在可

  • 6分割画面 6A,6B
    左上:大画面1チャンネル,右上~左下:小画面5チャンネル
    チャンネル配置可,HD-SDIとNTSCの混在可

  • 9分割画面
    均等9分割 右下は黒表示
    チャンネル配置可,HD-SDIとNTSCの混在可

  • 自動切換え動作
    単画面1~8のみ/各分割画面のみ/ミックス
    各画面の表示時間:0~99(秒) 0(秒)はスキップ
スポット出力画面表示 1/60(秒)リフレッシュ
メニューによる選択
 HD-SDI:1~4チャンネル
 NTSC(4:3):5~8チャンネル(4:3)
 NTSC(16:9):5~8チャンネル((16:9)
外部制御信号入出力

端子台 アラーム/リモートをメニューにて選択

  • アラーム入力8系統(1~8チャンネル) 無電圧メイク/ブレイク接点

  • リモート入力14系統(自動切換え,各単画面,分割画面) 無電圧メイク接点

  • アラーム信号出力1系統 オープンコレクタ DC12V 100mA以下
    アラーム動作時,ビデオロス時,内部ファン停止時

RS-232C

RXD,TXD,GND RS-232C信号規格準拠
D-Sub9ピン・オス (インチネジ#4-40UNC)

RS-485

RJ-11×2(ループスルー) RS-485信号規格準拠(Half Duplex)
モジュラージャック

アラーム機能 アラーム入力チャンネルの単画面表示(メイン出力)
アラーム保持モード:INTERNAL / EXTERNAL
検出接点:MAKE / BREAK
INT.保持時間:約3~999秒に可変
アラーム解除後動作:戻る/そのまま
アラーム表示:ON/OFF(メイン出力)
ビデオ ロス機能 ビデオ ロス チャンネルのテロップ表示(メイン出力)
チャンネルごとの検出/非検出の設定
ビデオ ロス中の信号出力ON/OFF
タイトル表示機能 各チャンネル最長10文字まで カタカナ,英,数,記号
単画面時は表示位置可変(メイン出力)
分割画面時は各チャンネル映像中央下部固定
6分割小画面および9分割画面はチャンネル数字の表示
単画面,各分割画面,スポット出力ごとに表示/非表示を設定
日時表示機能 年月日時分秒 画面中央上部
メイン出力,スポット出力ごとに表示/非表示を設定
分割画面ボーダーライン OFF / WHITE / GRAY / BLACK
挿入文字表示位置 左右方向16段階,上下方向16段階 可変
ボタン ロック機能 単画面1~8/分割画面/自動切換えの表示をロックし、ボタン操作を禁止する
使用温湿度

0~40℃ RH20~90%(ただし、結露しないこと)

電源電圧/消費電力 AC100V 50/60Hz 約15.5W
AC入力ケーブル長 約1.7[m]
外形寸法 420(W) × 251(D) × 44(H)[mm] (ゴム足、突起部を除く)
筐体色 アイボリィ
質量 約2.9Kg
消耗部品 冷却ファン 交換目安時期:約4年
付属品 取扱説明書
別売品 19インチ ラックマウント金具(JIS/EIA)

※本ページに記載の内容は、改良その他の理由により、お断り無く変更する場合があります。
