DMV-160H

NTSC 16入力 DVI出力 マルチビューワ

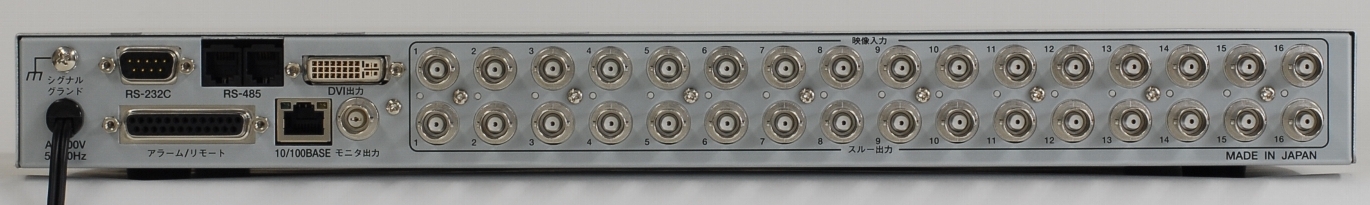

DMV-160H

画面イメージ

特長

  • DVI映像出力より高画質の単画面,4分割,6分割,9分割,12分割,16分割画面を出力します

  • 単画面,分割画面のオート シーケンス機能を備えています

  • 分割画面に任意のカメラ入力を配置できます

  • 映像サイズ(HD1080p/SXGA/WXGA/XGA)アスペクト比(4:3 / FULL)を選択できます

  • 各チャンネルに最長8文字のタイトルを挿入できます

  • アラーム入力端子、またはリモート入力端子を備えています

  • アラーム入力時やビデオロス時の信号出力をそれぞれ備えていますので、ブザー等を接続できます

  • 日付・時刻表示機能を備えています

  • RS-232C,RS-485,イーサネットの外部制御を備えています

仕様

映像入力

NTSC方式準拠

カメラ映像入力

16系統(ループスルー付) BNC端子
VBS 1.0Vp-p 75Ω終端 不平衡(ループスルー使用時 75Ω終端 OFF)

DVI出力

1系統 DVI-I端子(インチネジ#4-40UNC)

NTSC出力

1系統 BNC端子
DVI出力の画面表示と連動

映像サイズ HD1080p / SXGA / WXGA / XGA
アスペクト比 4:3 / FULL
制御信号入出力端子

D-Sub25ピン (インチネジ#4-40UNC)
アラーム/リモートをメニューにて選択

  • アラーム入力16系統(1~16チャンネル) 無電圧メイク/ブレイク接点

  • リモート入力18系統(自動切換え,各単画面,各分割画面,30秒補正) 無電圧メイク接点無電圧メイク接点

  • アラーム出力1系統 オープンコレクタ DC12V 100mA以下

  • ビデオロス出力1系統 オープンコレクタ DC12V 100mA以下
画面表示

フロント ボタンによる切換え 分割画面はチャンネルの任意配置可
1/60(秒)リフレッシュ ノイズレス
 単画面1~16チャンネル
 4分割A,B,C,D 6分割A,B,C 9分割A,B 12分割A,B 16分割
 自動切換え(単画面のみ/分割画面のみ/ミックス)

RS-232C

RXD,TXD,GND RS-232C信号規格準拠 D-Sub9ピン (インチネジ#4-40UNC)

RS-485

RJ-11×2(ループスルー) RS-485信号規格準拠(Half Duplex) モジュラージャック

イーサネット

RJ45×1 10/100BASE LANコネクタ

アラーム機能

アラーム入力チャンネルの単画面表示
アラーム保持モード:INTERNAL / EXTERNAL
検出接点:MAKE / BREAK
INT.保持時間:約3~999秒に可変
アラーム解除後動作:戻る/そのまま
アラーム表示:ON/OFF
履歴:100件までチャンネル,日時を記録

ビデオロス機能

ビデオ ロス チャンネルのテロップ表示
チャンネルごとの検出/非検出の設定
履歴:100件までチャンネル,日時を記録

自動切換え
(オート シーケンス)

単画面1~16チャンネルのみの自動切換え
分割画面(4A,4B,4C,4D,6A, 6B, 6C, 9A,9B,12A,12B, 16)のみの自動切換え
単画面,分割画面のミックス
各画面ごとに0~99(秒)の表示時間を設定可

タイトル表示機能

各チャンネル最長8文字まで 英,数,記号
表示位置は各チャンネル映像中央下部固定
単画面,各分割画面ごとに表示/非表示を設定

日時表示機能 年月日時分秒 画面中央上部 表示/非表示を設定
分割画面
ボーダーライン

OFF / WHITE / BLACK

使用温湿度

0~40℃ RH20~90%(ただし、結露しないこと)

電源電圧/消費電力

AC100V 50/60Hz 約10W

AC入力ケーブル長

約1.7[m]

外形寸法

420(W) × 251(D) × 44(H)[mm] (ゴム足、突起部除く)

筐体色

アイボリィ

質量

約3.3Kg

付属品

取扱説明書

別売品

専用リモート コントローラー RMC-160H
D-subコネクター/端子台変換器 DTC-P25
19インチ ラックマウント金具(JIS/EIA)

※本ページに記載の内容は、改良その他の理由により、お断り無く変更する場合があります。
