MSW-2808A / MSW-2412A NTSC28入力8出力 / 24入力12出力 マトリックス
MSW-2808A / MSW-2412Aは生産終了、完売いたしました（2026年2月）
特長・

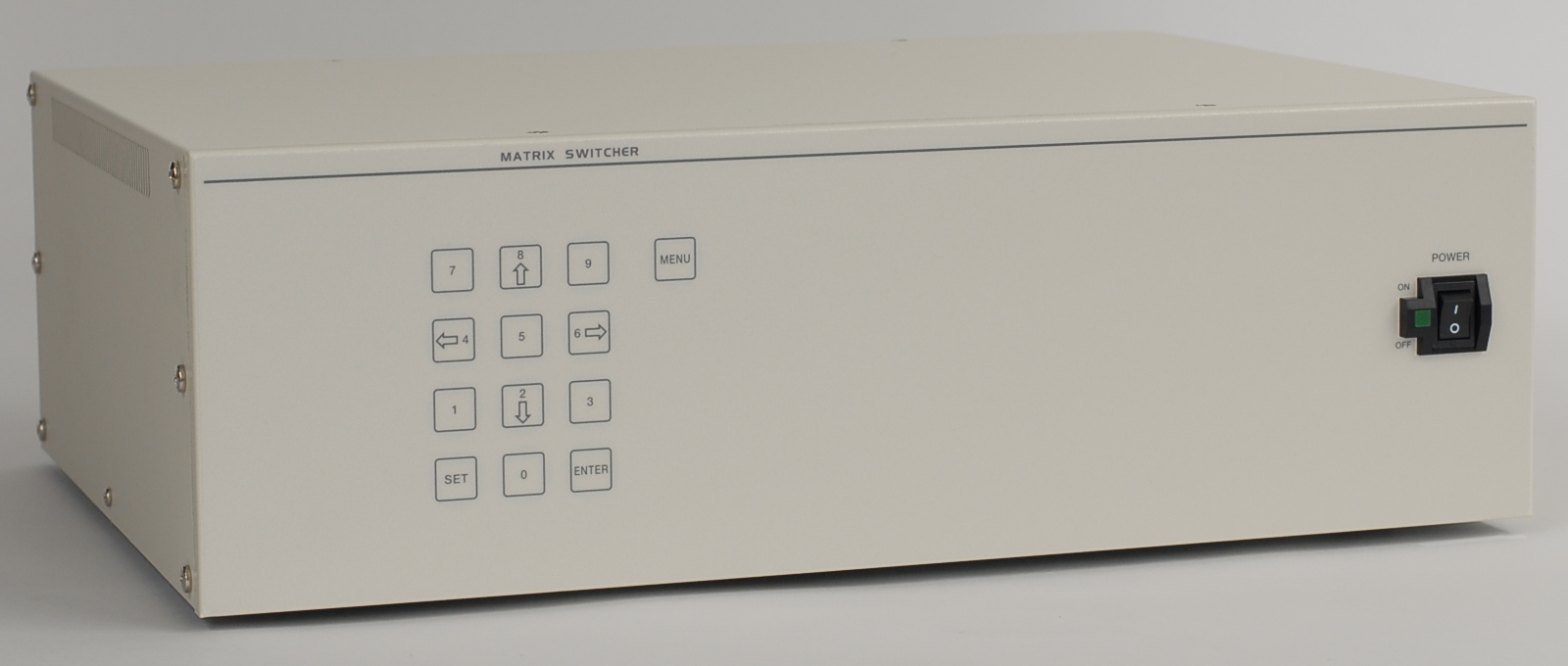

イメージ

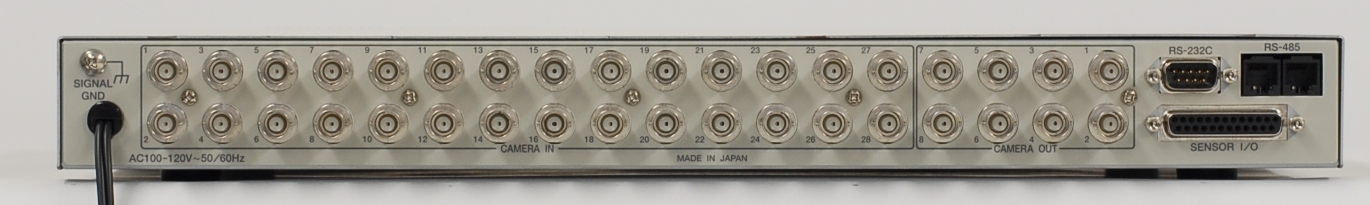

イメージ
仕様
後継機との
比較表
比較表
特長
- 後継機、および関連するご相談等につきましては、弊社営業部までお問い合わせいただきますようお願い申し上げます。
- 専用ソフトにて、入出力の状態をクロスポイント表示でリアルタイムで確認できます。専用ソフトにて、タイトルの入力他、入出力の割り当て、カレンダの設定、アラーム、ファンクションキーなどが設定できます。
- アラーム履歴を960件まで記録できます。
- タイトルは22×22ドット、最長14文字までを各入力に設定できます。
- 設定可能な文字の種類はJIS第一、第二水準、拡張文字の7,320文字から、漢字、ひらがな、カタカナ、英数字、記号です。
- 出力パターン、シーケンスパターンをそれぞれ64通りプリセットできます。
- オートシーケンス動作は表示時間を0～99秒にチャンネルごとに設定できます。
- 高さ44mmの省スペース設計です。
- 出力映像の切換えは、前面操作ボタンのほか、RS-232C、RS-485で行えます。
- 各出力に同じ映像を表示できます。
- 各出力に日付時刻を表示できます。
- 不正操作を防止する、パスワード機能を備えています。
仕様
| カメラ映像入力 |
MSW-2808A：28系統 BNC 75Ω（VBS,VS 1.0Vp-p） MSW-2412A：8系統 BNC 75Ω（VBS,VS 1.0Vp-p） |
|---|---|
| モニタ映像出力 |
MSW-2808A：24系統 BNC 75Ω（VBS,VS 1.0Vp-p） MSW-2412A：12系統 BNC 75Ω（VBS,VS 1.0Vp-p） |
| 入力映像信号 | NTSC方式準拠 |
| 制御信号入出力端子 | D-sub25ピン・メス（インチネジ#4-40UNC） |
| センサー信号入力 | 16系統 無電圧メイク/ブレイク接点（TTLレベル） |
| パルス幅 | 100msec.以上 |
| パルス間隔 | 200msec.以上 |
| アラーム信号出力 | リレー 1系統 メイク接点 DC24V 500mA以下 |
| アラーム信号出力 | オープンコレクタ 2系統 メイク接点 DC12V 100mA以下 |
| RS-232C | RXD,TXD,GND RS-232C信号規格準拠 D-Sub9ピン・オス（インチネジ#4-40UNC） |
| RS-485 | RJ-11×2（ループスルー） RS-485信号規格準拠（Half Duplex） モジュラージャック |
| 入出力の状態表示 | 現在の表示、動作状態のクロスポイント表示 映像出力1チャンネルのみ表示 |
| 入出力の割り当て・ボタン操作 | フロントボタン0～9,SET,ENTERで割り当てる |
| 操作例 | 出力番号＋SET＋入力番号＋ENTER |
| アウトプット パターン | 入力：出力またはシーケンスパターンの割り当てのプリセット 64パターン |
| シーケンス パターン | 入力チャンネルの自動切換パターンのプリセット 64パターン |
| 各チャンネル表示時間 | 約0～99秒に可変 |
| アラーム動作チャンネル | 映像出力1～3チャンネル |
| アラーム保持時間 | 約01～99秒に可変 |
| センサ入力履歴 | 最大960件（イベント№,センサ入力チャンネル,日付,時刻） |
| タイトル挿入 |
入力チャンネルごとにタイトル入力（専用ソフトのみ） |
| タイトル文字 |
JIS第一、第二水準、拡張文字（JIS X0208-1990）の7,320文字から最長14文字まで |
| タイトル位置 | 画面の上部/下部 チャンネル1～28ごとに設定 |
| フォント サイズ | 22×22ドット、ゴシック体類似 |
| 日時表示 | 年.月.日 時:分:秒 表示位置は上部/下部（タイトルの反対側） |
| メニュー表示 | 映像出力1チャンネルのみ表示 |
| パスワード | フロントボタン通常操作/メニュー設定のパスワードによる許可 |
| 専用ソフト機能 | 入出力の状態のクロスポイント表示、入出力の割り当て、シーケンス動作設定、タイトル設定、カレンダ設定、アラーム設定、ファンクション キー設定、パスワード設定、各設定のファイル保存 |
| 使用温湿度 |
0～40℃ RH20～90%（ただし､結露しないこと） 内部の熱を放出させるため､天面は1U(44mm)以上の空間､背面は100mm以上の空間を確保すること |
| 設置時の注意 | 内部の熱を放出させるため、天面は1U（44mm）以上の空間、背面は100mm以上の空間を確保すること |
| 電源電圧/消費電力 | AC100V 50/60Hz 約7.5W |
| AC入力ケーブル長 | 約1.7(m) |
| 外形寸法 | 420(W)×300(D)×44(H)(mm)（ゴム足、突起部除く） |
| 質量 | 約3.5Kg |
| 筐体色 | アイボリィ |
| 付属品 | 取扱説明書 |
| 別売品 | 専用リモート コントローラー RMC-12 D-subコネクター/端子台変換器 DTC-P25 19インチ ラックマウント金具（JIS/EIA） RS-232C/RS-485変換機 CON-717A |
後継機との比較表
| 機種 |
 後継機 MSW-6416B |
本製品 / 販売終了品 MSW-2808A / MSW-2412A |
|---|---|---|
| 対応映像方式 | NTSC | AHD, HD-TVI, HDCVI, NTSC方式対応 映像出力は映像入力に準じる |
| 入出力プリセット数 | 64パターン | なし |
| シーケンスパターンプリセット数 | 64パターン | 32パターン |
| アラーム信号入出力 | あり | なし |
| タイトル表示 | 最長28文字表示/ch | なし |
| 日時表示 | あり | なし |
| 設定方法 | 出力1にメニュー表示にて設定 | 専用アプリまたはシリアル通信コマンドにて設定 (メニュー表示なし) |
| 操作方法 | フロントボタン操作 | 専用アプリまたはシリアル通信コマンドにて設定 (フロントボタンなし) |
| 号機設定 | メニュー表示にて設定 (ロータリースイッチなし) |
ロータリースイッチにて設定 |
| USBポート | なし | あり ファームウェアのアップデート用 |
| 消費電力 | 15(W) | 36(W) |
| 質量 | 5.5(kg) | 5.4(kg) |
