特長
-
接点信号用の端子を4系統備えており､各端子とも入力/出力として使用できます
-
本機をPoE対応HUBに複数接続することにより､システムを容易に拡張できます
-
ネットワーク内のパソコンのブラウザで通信を設定します
-

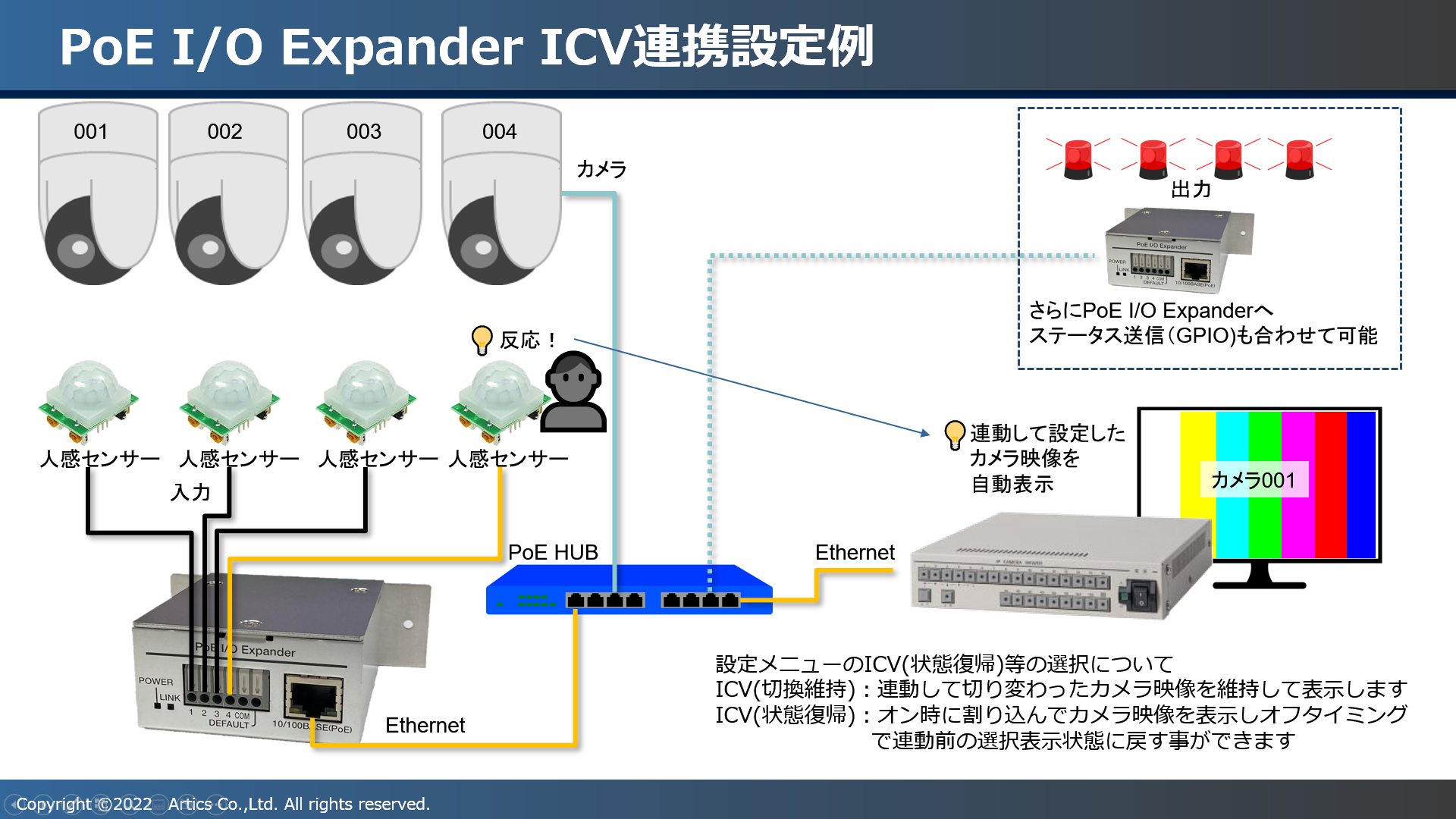

通信の設定は“シンプル設定” “ICV連携設定” “フルカスタム設定”が可能です ※事例 詳細説明のページをご参照ください
-
特にアルテックス製IPカメラビューワと各種通信機器とのシステム拡張に適しています
-
幅66mm,奥行80mm,高さ35mmの小型設計です
-
壁・ラック等への固定用ネジ穴を備えており､別売品にて19インチラック(EIA)用金具もあります
イメージ
仕様
| 通信方式 | Ethernet 10/100BASE(PoE対応) |
|---|---|
| インターフェイス | RJ45コネクター 1系統 |
| 制御対象機器 |
IPカメラのCGI制御 ICVシリーズのカメラ番号切換え(ICV-900は除く) RMT-IP04(2号機、3号機･･･)のGPIO制御 |
| 接点信号用端子 |
1～4入力：無電圧接点(TTLレベル) 1～4出力：オープンコレクタ 最大12V 80mA DEFAULT：COMと接続したまま電源ONすると通信の設定を初期化する |
| 通信の設定 |
ネットワーク内のブラウザから通信を設定 シンプル設定：接続先はRMT-IP04 ライトなどのON/OFF ICV連携設定：接続先はICVシリーズ カメラ番号切換え フルカスタム設定：接続先はRMT-IP04,ICVシリーズ カスタムコマンドにより接続先の動作に使用 《参照ページ》 事例 詳細説明 |
| 使用温湿度 | 0～40℃ RH20～90%（ただし､結露しないこと） |
| 電源電圧 | PoE(DC36V～57V) |
| 外形寸法 | 66(W) × 80(D) × 35(H) (mm) |
| 固定用ネジ穴 | Φ3.5(mm) X2カ所 |
| 質量 | 約120g |
| 付属品 | 取扱説明書 |
| 別売品 | 19インチ ラック(EIA)マウント金具・4台用 19インチ ラック(EIA)マウント金具・2台+ハーフサイズ製品用 |
