特長
-

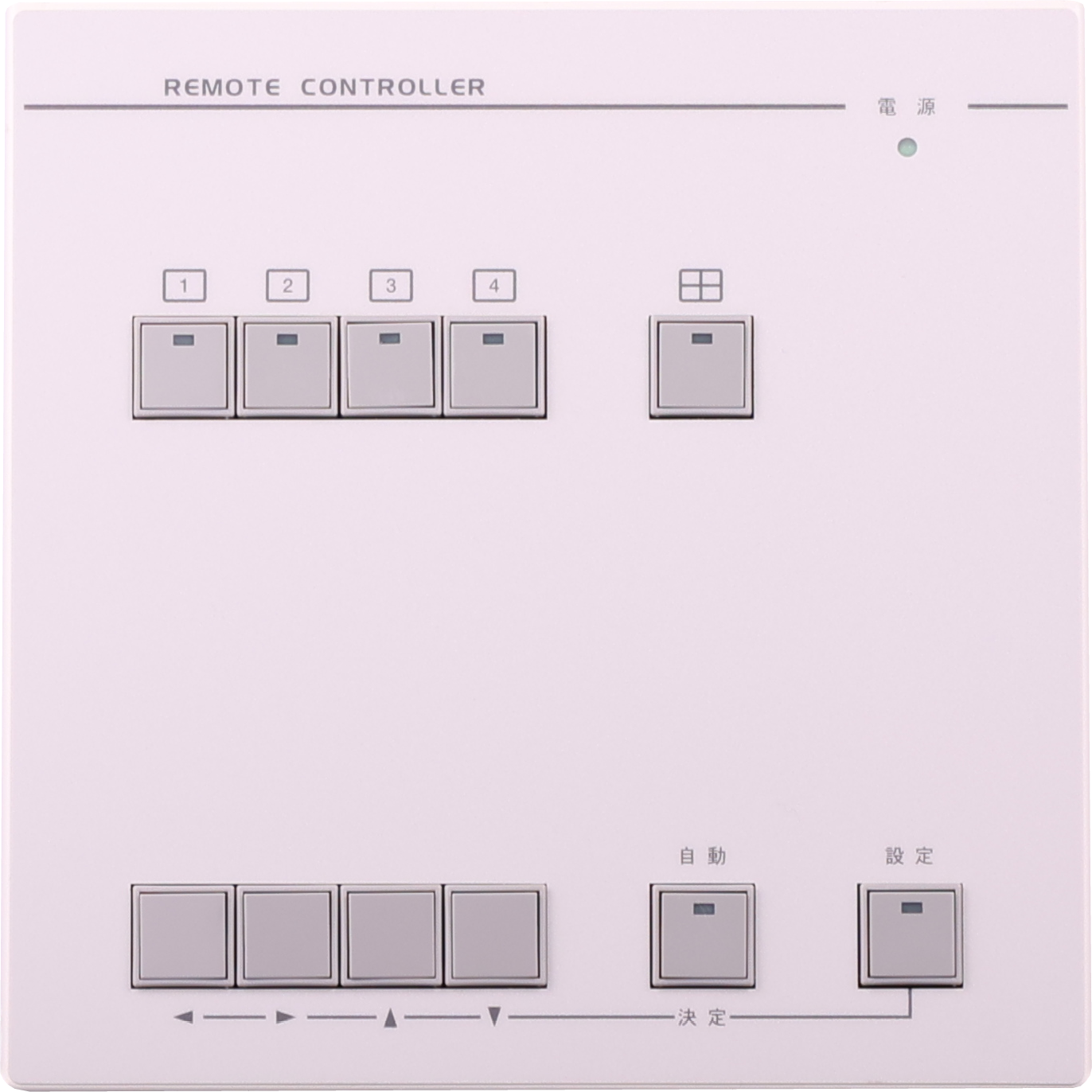

操作方法はマルチビューワ本体のフロント ボタンと同じなので簡単です
-
マルチビューワとの通信は､ＲＳ－２３２ＣまたはＲＳ－４８５をスイッチで選択できます
-
ＲＳ－４８５を使用時は､最長で1.2kmのケーブルを介して制御できます
-
デイジーチェーン接続された32台までのマルチビューワを本機1台で制御できます
-
デイジーチェーン内に対応機種の各種型番が混在していても制御できます
-
ＲＳ－４８５を使用時は､32台までの本機で1台のマルチビューワを制御できます
-
各ボタンのＬＥＤが点灯しますので､離れたところでも操作の確認ができます
-
ボタン操作時は音が鳴りますので､操作の確認ができます
-
エラーを検出しブザーを鳴らします
仕様

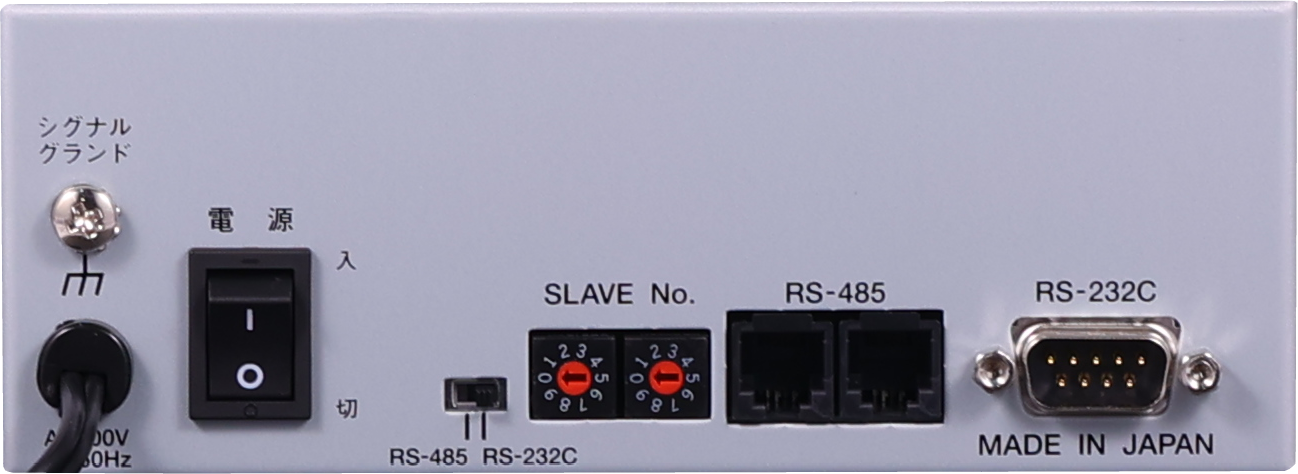

| RS-232C |
D-sub9ピン・オス (インチネジ#4-40UNC) RS-232C信号規格準拠 RXD,TXD,GND フロー制御なし |
|---|---|
| RS-485 |
RJ-11×2(ループスルー) モジュラージャック RS-485信号規格準拠 6極4芯 Half Duplex |
| 通信設定 | RS-485/RS-232C スライドスイッチにて |
| 号機設定 | SLAVE No.ボリューム×2 00～31号機 99は一斉送信 |
| 使用温湿度 | 0～40℃ RH20～90%（ただし､結露しないこと） |
| 電源電圧/消費電力 | AC100V 50/60Hz 約3.0W |
| AC入力ケーブル長 | 約1.8[m] |
| 外形寸法 | 160(W) × 160(D) × 50(H) [mm] (ゴム足､突起部を除く) |
| 質量 | 約0.5Kg |
| 筐体色 | アイボリィ |
| 付属品 | 取扱説明書 |
| 対応機種 | AMV-400 SMV-401 DMV-40D DMV-444 DMV-40H(販売終了品) DMV-442(販売終了品) |
| 別売品 | 専用壁掛けブラケット RMC-WB1 |
