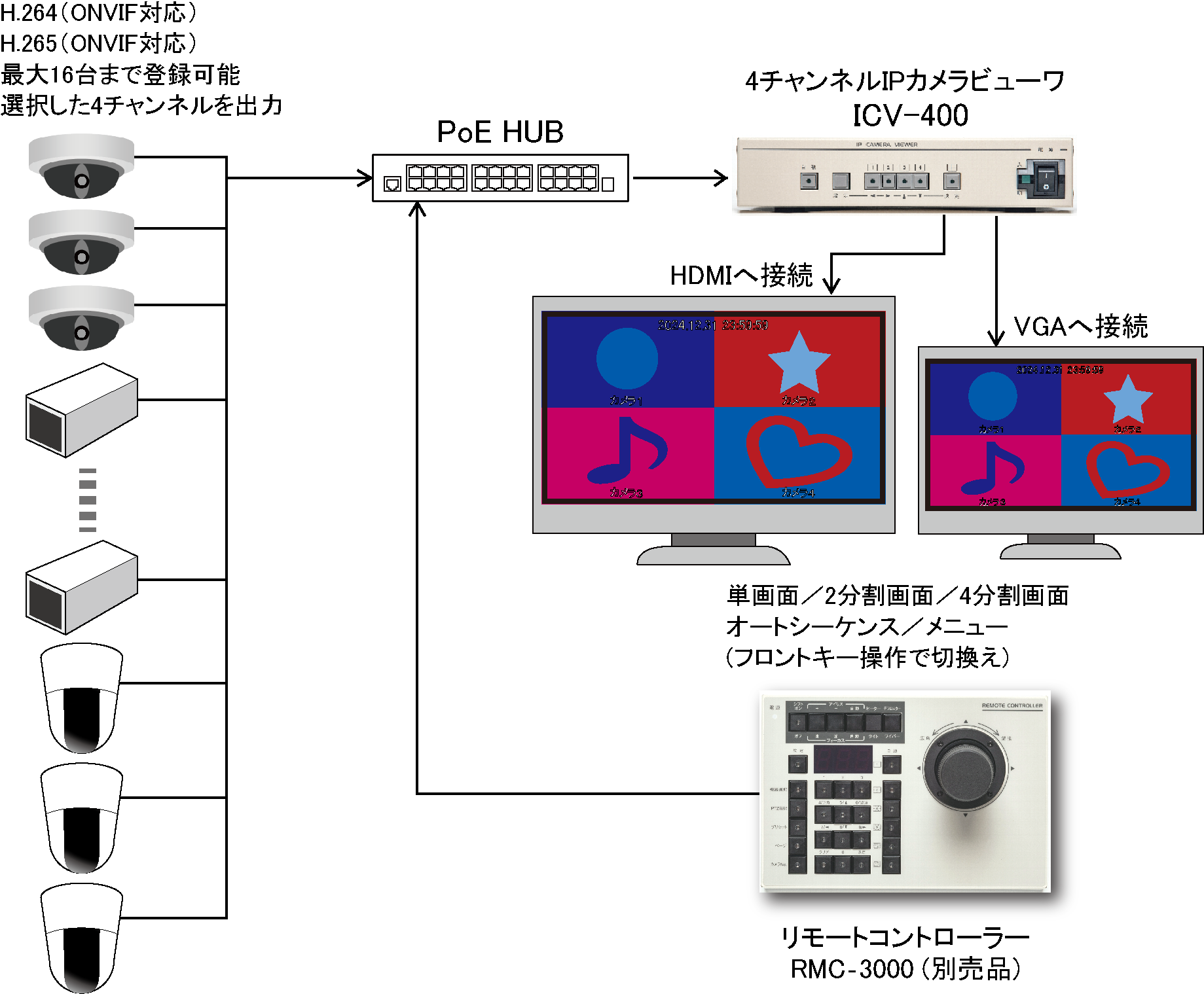

イメージ
イメージ
仕様
特長
- 最大16台のIP方式カメラを登録し､4チャンネルのデジタル映像信号を出力します
- ONVIF規格のH.265/H.264カメラに対応しています
- 通信方式をUDP/TCP/マルチキャストから選択できます
- 高画質の単画面/左右2分割/均等4分割画面を表示します
- IPカメラ分割機でありながらアナログスイッチャ並みの切換えスピードを実現しました
- パソコン要らずでシステムアップが可能です
- 本体のフロントキー切換えで簡単にシステム運用できます
- 各分割画面に1～4チャンネルを任意に配置できます
- 各単画面､各分割画面のオートシーケンス（自動切換え）機能を備えています
- 英数字､カタカナ､記号から選択して各チャンネルに最長20文字のカメラ名称を挿入できます
（フォントサイズ大のときは約17文字までの表示です） - 専用アプリを使用すればカメラ名称に漢字、ひらがなを挿入できます
（専用アプリはこのページからダウンロードできます） - 単画面のカメラ名称表示位置を変更したり､カメラ名称のフォントサイズを大/中/小から選択したりすることができます
- 日付･時刻の表示機能を備えています
- 設定キーの操作を禁止するロック機能を備えています

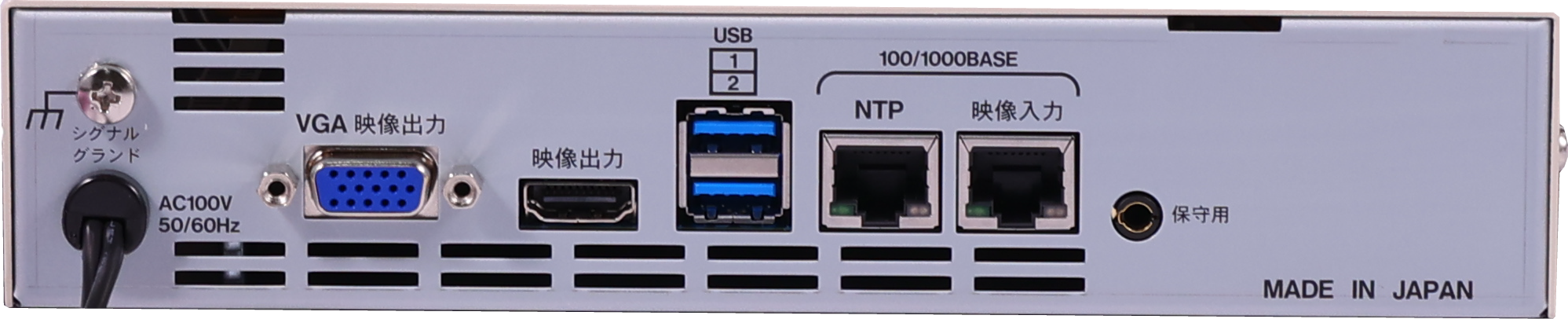

イメージ
仕様
| 映像入力 |
1系統 RJ-45コネクター（100/1000BASE） IP方式カメラ 最大16台登録可 |
|---|---|
| 映像出力 |
HDMI出力（HDタイプAコネクター） 1系統 VGA出力（D-sub15ピン,メス） 1系統 1920×1080（60p）固定 |
| NTP |
1系統 RJ-45コネクター（100/1000BASE） NTPサーバー同期用 |
| 圧縮方式 |
H.264（ONVIF規格 H.264プロファイル Main/High） H.265（ONVIF規格 H.265プロファイル Main） |
| USB端子 | ファームウェアのアップデート用 |
| 画面表示 |
フロントキーによる切換え 30（fps） ※カメラのフレームレートによる ・単画面1～4チャンネル ・左右2分割または均等4分割 ・オートシーケンス動作（自動切換え） ・1～4ページ 切換え |
| カメラ設定 |
メニューにて設定 ・各カメラのIPアドレス ・ユーザー名､パスワード 英数字､記号より選択して各36文字まで ・自動スキャン/手動（RTSP/UDP） ・解像度設定 ・カメラ名称 英数字､カタカナ,記号より選択して各カメラ20文字まで （文字サイズ大のときは17文字まで） ・専用アプリ使用によりカメラ名称に漢字、ひらがなを入力可 ・PTZカメラのみPTZ動作設定 初速：0～100 加速度0～10 |
| ネットワーク設定 |
ICV-400本体のイーサネットに関する設定 メニューにて設定 ・IPアドレス,サブネットマスク,デフォルトゲートウェイ,DNSサーバー |
| ページ設定 | 1～4各ページにカメラ16台をNo.01～16から選択して設定する |
| 日時設定 |
メニューにて設定 ・NTPサーバー名称読み込み､同期を自動にて行う ・手動にて日時設定および30秒補正 ・表示フォーマット設定 ・日時表示/非表示 ・日時表示は画面中央上部固定 ・バックアップ期間は電源OFF後､約1ヶ月 |
| 画面設定 |
メニューにて設定 ・カメラ名称（タイトル）表示位置 カメラごとに設定 ・カメラ名称表示/非表示 単画面/2分割画面/4分割画面ごとに設定 ・分割画面を選択 2分割/4分割（ページごと） ・分割画面のチャンネル配置（ページごと） 同じチャンネルの重複は不可 ・オートシーケンス動作の項目編集 20項目まで ・オートシーケンス動作の切換え時間 5～99秒またはスキップ ・オートシーケンス動作の画面切換え 黒画面/静止画 ・起動時表示画面 各単画面/分割画面/オートシーケンス ・ボーダーライン オフ/白/黒/グレー ・カメラ名称文字サイズ 大/中/小 文字サイズはチャンネル映像のサイズに連動 ・ワイド表示 ノーマル/フル/フル（2分割画面のみ中央表示） |
| 初期化 |
メニューにて設定 ・カメラ設定以外初期化/全て初期化 ・ログ保存 ICV-400のみ保存/システム全体を保存 |
| メモリー機能 | 電源OFF後、メニュー設定値を記憶する |
| 設定キーロック機能 | 設定キーをロックしてメニューを表示させない |
| 使用温湿度 |
0～40℃ RH20～90％（ただし､結露しないこと） 内部の熱を放出させるため､天面は1U（44mm）以上の空間､背面は100mm以上の空間を確保すること |
| 電源電圧/消費電力 | AC100V 50/60Hz 約14.5W |
| AC入力ケーブル長 | 約1.7[m] |
| 外形寸法 |
210（W）×225（D）×44（H）[mm] （ゴム足、突起部除く） |
| 筐体色 | アイボリィ |
| 質量 | 約1.6Kg |
| 消耗部品 | 冷却ファン 交換目安時期：約4年 |
| 付属品 | 取扱説明書 |
| 別売品 | リモート コントローラー RMC-IP09 リモート コントローラー RMC-IP16 リモート コントローラー RMC-1000 リモート コントローラー RMC-3000 19インチ ラックマウント金具・1台用（JIS/EIA） 19インチ ラックマウント金具・2台連結用（JIS/EIA） |
