DMV-445 NTSC 4入力 NTSC出力 マルチビューワ

特長・
イメージ
仕様
従来機との
比較表

特長

    • 各カメラ入力はループ スルー機能を備えていますので、他のシステムとの組み合わせが簡単です

    • 210(mm)幅のコンパクトな筐体サイズです

    • 単画面1~4チャンネルと4分割画面(2分割を選択可)を表示できます

    • 分割画面専用出力端子を備えています

    • 単画面1~4チャンネル,分割画面のオート シーケンシャル機能を備えています

    • RS-232C,RS-485コネクターを備えています

    • アラーム/リモート入力端子を備えています

    • アラーム信号出力を備えていますので、ブザー等を接続できます



      DMV-445は、従来機のDMV-442(販売終了品)およびDMV-444の後継機です。下記、仕様「従来機との比較表」をご参照ください。

  • 仕様

    映像方式 NTSC方式準拠

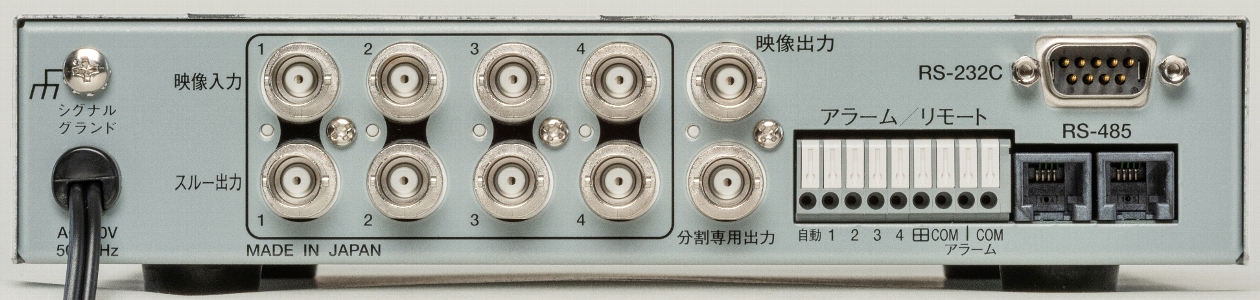

    カメラ映像入力 4系統(ループスルー付) BNC端子
    VBS 1.0Vp-p 75Ω終端 不平衡(ループスルー使用時 75Ω終端 OFF)
    映像出力(メイン) 1系統 BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡
    分割専用出力 1系統 BNC端子 VBS 1.0Vp-p 75Ω終端 不平衡
    映像出力表示(メイン) フロントボタンにて切換え
    単画面1~4、4分割または2分割画面 (メニューにて設定)、自動切換え
    2分割画面:1,2ch 圧縮映像,左右表示
    すべて1/60リフレッシュ
    映像出力表示(分割専用) 4分割または2分割画面 (メニューにて設定)
    2分割画面:1,2ch 圧縮映像,左右表示
    すべて1/60リフレッシュ
    制御信号入出力端子 端子台 アラーム/リモートをメニューにて選択
    ・アラーム入力4系統(1~4ch)無電圧メイク/ブレイク接点
    ・リモート入力6系統(自動,1~4ch,4分割)無電圧メイク接点
    ・アラーム出力1系統 オープンコレクタ DC12V 100mA以下
    アラーム機能 アラーム入力チャンネルの単画面表示
    アラーム保持モード:INT./EXT.
    検出接点:メイク/ブレイク
    INT.保持時間:約003~999秒に可変
    アラーム解除後動作:戻る/そのまま
    アラーム表示:ON/OFF
    RS-232C RXD,TXD,GND RS-232C信号規格準拠 D-Sub9ピン・オス (インチネジ#4-40UNC)
    RS-485 RJ-11×2(ループスルー) RS-485信号規格準拠(Half Duplex) モジュラージャック
    タイトル表示 各チャンネル最長10文字まで 英,数,記号,カタカナ
    ボタンロック機能 単画面1~4/分割画面/自動切換えの表示をロックし、ボタン操作を禁止する
    使用温湿度 0~40℃ RH20~90%(ただし、結露しないこと)
    電源電圧/消費電力 AC100V 50/60Hz
    AC入力ケーブル長 約1.7[m]
    外形寸法 210(W) × 225(D) × 44(H) (mm) (ゴム足、突起部除く)
    筐体色 アイボリィ
    質量 約1.5Kg
    付属品 取扱説明書
    別売品 専用リモート コントローラー RMC-400H D-subコネクター/端子台変換器 DTC-P09S 19インチ ラックマウント金具・1台用(JIS/EIA) 19インチ ラックマウント金具・2台連結用(JIS/EIA)

    従来機との比較表

    機種

    従来機 / 販売終了品

    DMV-442

    本製品

    DMV-445

    自動切換え(オートシーケンス) 単画面(1~4ch) 約0~999秒に可変 単画面(1~4ch),分割画面 約0~99秒に可変
    メニュー表記 日本語(カタカナ) 英語
    タイトル文字 数字 アルファベット大文字 カタカナ 記号23種類 数字 アルファベット大文字,小文字 カタカナ 記号8種類
    分割画面の境界線 ON(黒)/OFF 黒/灰/白/無し
    ノイズレスモード ON/OFF 設定なし、常時ON
    消費電力 約5.5W 約7W

    本ページに記載の内容は、改良その他の理由により、お断り無く変更する場合があります。
