DMV-444 NTSC 4入力　NTSC出力　マルチビューワ

従来機のDMV-442は完売いたしました。 DMV-444はDMV-442の後継機です。　※ご注意 DMV-444は、NTSC映像を制御するデバイスの特性上、分割出力時はDMV-442に比べて映像が粗くなっております。（映像出力および分割専用出力）また、被写体によってはモアレ（干渉縞）が目立つことがあります。 ※以下イメージ画像から映像イメージをご確認ください。 ※単画面出力時の映像についてはDMV-442と同等です。 ※事前にデモ機でご確認をお願いいたします。

ダウンロード

デモ機貸出見積依頼その他（製品に関するお問い合わせ・
カタログ送付等）

特長・
イメージ

仕様

従来機との
比較表

特長

・各カメラ入力はループスルー機能を備えていますので､他のシステムとの組み合わせが簡単です
・210(mm)幅のコンパクトな筐体サイズです
・単画面1～4チャンネルと4分割画面(2分割を選択可)を表示できます
・分割画面専用出力端子を備えています
・単画面1～4チャンネル,分割画面のオートシーケンシャル機能を備えています
・RS-232C,RS-485コネクターを備えています
・アラーム/リモート入力端子を備えています
・アラーム信号出力を備えていますので､ブザー等を接続できます

イメージ

仕様

映像方式	NTSC方式準拠

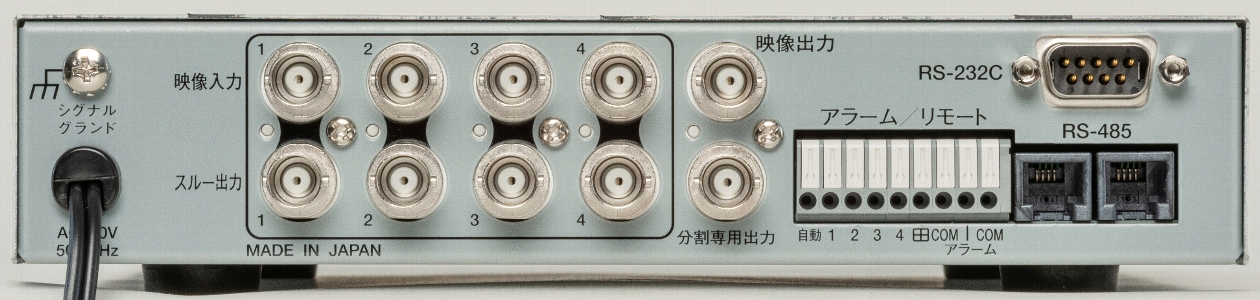

カメラ映像入力	4系統(ループスルー付) BNC端子 VBS 1.0Vp-p 75Ω終端不平衡(ループスルー使用時 75Ω終端 OFF)
映像出力（メイン）	1系統 BNC端子 VBS 1.0Vp-p 75Ω終端不平衡
分割専用出力	1系統 BNC端子 VBS 1.0Vp-p 75Ω終端不平衡
映像出力表示（メイン）	フロントボタンにて切換え単画面1～4、4分割または2分割画面 (メニューにて設定)、自動切換え 2分割画面：1,2ch　圧縮映像,左右表示すべて1/60リフレッシュ
映像出力表示（分割専用）	4分割または2分割画面 (メニューにて設定) 2分割画面：1,2ch　圧縮映像,左右表示すべて1/60リフレッシュ
制御信号入出力端子	端子台　アラーム/リモートをメニューにて選択・アラーム入力4系統(1～4ch)無電圧メイク/ブレイク接点・リモート入力6系統(自動,1～4ch,4分割)無電圧メイク接点・アラーム出力1系統オープンコレクタ DC12V 100mA以下
アラーム機能	アラーム入力チャンネルの単画面表示アラーム保持モード：INT./EXT. 検出接点：メイク/ブレイク INT.保持時間：約003～999秒に可変アラーム解除後動作：戻る/そのままアラーム表示：ON/OFF
RS-232C	RXD,TXD,GND　RS-232C信号規格準拠　D-Sub9ピン・オス (インチネジ#4-40UNC)
RS-485	RJ-11×2(ループスルー)　RS-485信号規格準拠(Half Duplex)　モジュラージャック
タイトル表示	各チャンネル最長10文字まで　英,数,記号,カタカナ
ボタンロック機能	単画面1～4/分割画面/自動切換えの表示をロックし､ボタン操作を禁止する
使用温湿度	0～40℃　RH20～90%（ただし､結露しないこと）
電源電圧/消費電力	AC100V　50/60Hz　約5W
AC入力ケーブル長	約1.7[m]
外形寸法	210(W) × 225(D) × 44(H) (mm)　(ゴム足、突起部除く)
筐体色	アイボリィ
質量	約1.5Kg
付属品	取扱説明書
別売品	D-subコネクター/端子台変換器 DTC-P09S 専用リモートコントローラー RMC-400 19インチラックマウント金具・1台用(JIS/EIA) 19インチラックマウント金具・2台連結用(JIS/EIA)

従来機との比較表

機種	従来機 / 販売終了品 DMV-442	本製品 DMV-444
自動切換え（オートシーケンス）	単画面(1～4ch) 約0～999秒に可変	単画面(1～4ch),分割画面約0～99秒に可変
メニュー表記	日本語(カタカナ)	英語
タイトル文字	数字アルファベット大文字カタカナ記号23種類	数字アルファベット大文字,小文字カタカナ記号8種類
分割画面の境界線	ON(黒)/OFF	黒/灰/白/無し
ノイズレスモード	ON/OFF	設定なし、常時ON
消費電力	約5.5W	約5W
ご注意		分割出力時は映像が粗い現象あり被写体によってモアレ（干渉縞）が目立つ
