特長
- アナログHDカメラを16台接続し、DVI-D出力より映像を出力します。
- 映像入力はAHD、HD-TVI、HDCVIおよびNTSC映像信号に対応しています（混在可）。
- NTSC映像入力チャンネルは4:3表示またはFULL表示を選択できます。
- 高画質の単画面1～16チャンネル、4分割／9分割／13分割／16分割画面を出力します。
- 単画面、分割画面のオートシーケンス機能を備えています。
- 分割画面には任意のカメラ入力を配置できます（重複不可）。
- 英数字、カタカナ、記号から選択して、各チャンネルに最長10文字のタイトルを挿入できます。
- 専用ソフトを使用すれば、タイトルに漢字、ひらがなを挿入できます。
- アラーム入力端子、またはリモート入力端子を備えています。
- アラーム入力時やビデオロス時の信号出力をそれぞれ備えていますので、ブザー等を接続できます。
- 日付・時刻表示機能を備えています。
- RS-232C、RS-485の外部制御を備えています。

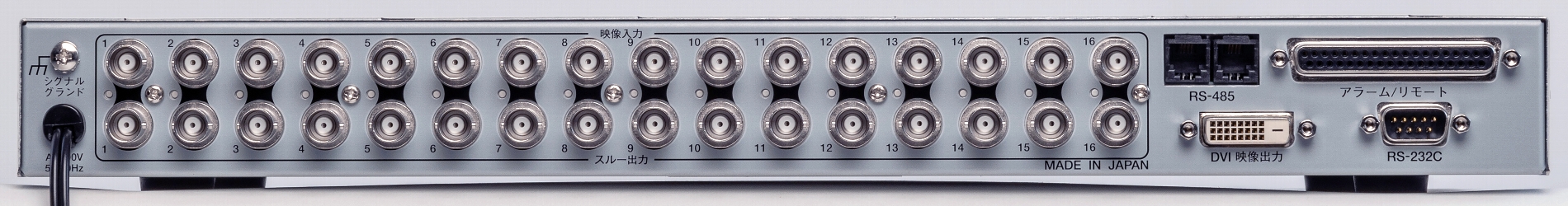

イメージ
仕様
| 映像方式 |
AHD、HD-TVI、HDCVI、NTSC方式対応（混在可） ※メニューの「ビデオフォーマット」にて設定 1920×1080（30p） 1280×720（30p） ※メニューの「ビデオフォーマット」にてサイズを設定（NTSC除く） |
|---|---|
| カメラ映像入力 |
16系統（ループスルー付）BNC端子 ※ループスルー使用時 75Ω終端OFF |
| DVI 映像出力 |
1920×1080（59.94p） 1系統 DVI-Dコネクター（インチネジ #4-40UNC） DVI 1.0準拠 ※音声データは出力されません |
| メイン出力画面表示 |

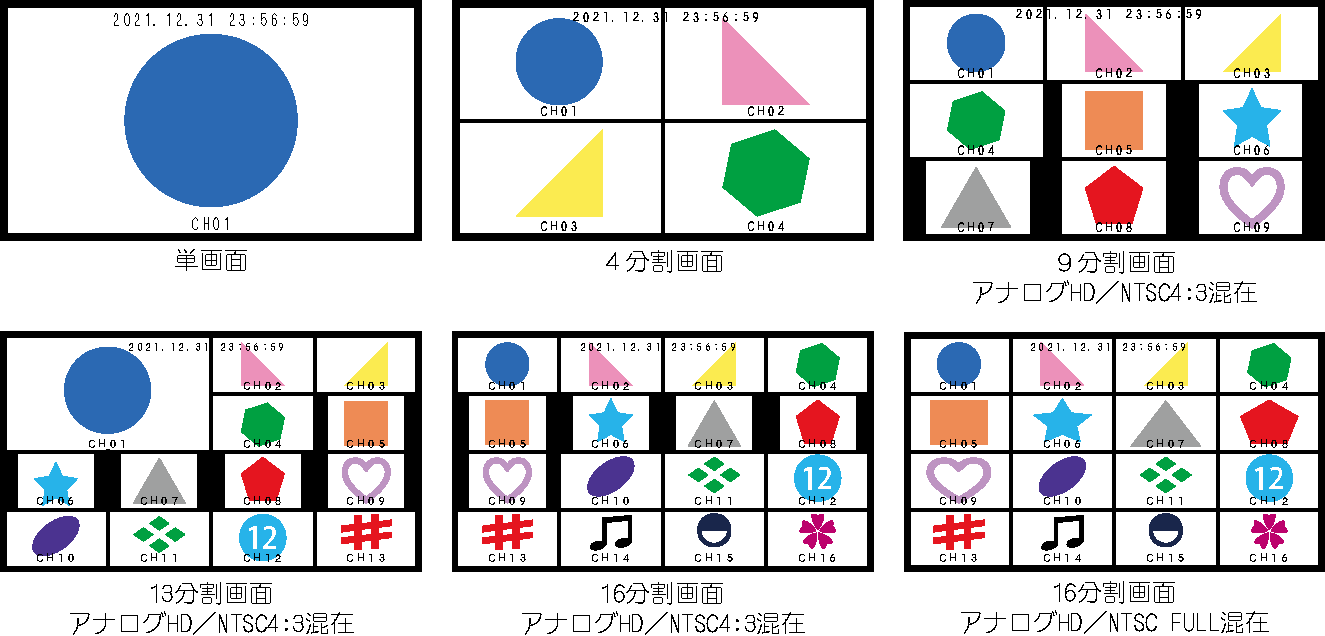

分割画面はチャンネルの任意配置が可能。 ・単画面：1～16チャンネル ・4分割画面：4A、4B、4C、4D（均等4分割） ・9分割画面：9A、9B（均等9分割） ・13分割画面：13A、13B（変則13分割） ・左上：大画面1チャンネル,右上～左下：小画面12チャンネル ・16分割画面：均等16分割 ・自動切換え動作 単画面1～16のみ/各分割画面のみ/ミックス 各画面の表示時間：0～99秒 0秒はスキップ |
| 外部制御信号入出力 |
D-sub37ピン（メス） アラーム／リモートをメニューにて選択 ・アラーム入力16系統（1～16チャンネル）無電圧メイク／ブレイク接点 ・リモート入力27系統（自動切換え、各単画面、分割画面、30秒補正）無電圧メイク接点 ・アラーム出力1系統 オープンコレクタ DC12V 100mA以下 （アラーム動作時、ビデオロス時、内部ファン停止時） |
| RS-232C |
RXD、TXD、GNDRS-232C信号規格準拠 D-Sub9ピン・オス（インチネジ #4-40UNC） |
| RS-485 |
RJ-11×2（ループスルー）RS-485信号規格準拠（Half Duplex） モジュラージャック |
| アラーム機能 |
アラーム入力チャンネルの単画面表示 アラーム動作時、信号出力 アラーム保持モード：INTERNAL／EXTERNAL 検出接点：MAKE／BREAK INT.保持時間：約3～999秒に可変 アラーム解除後動作：戻る／そのまま アラーム画面表示：ON／OFF |
| ビデオ ロス機能 |
ビデオロスチャンネルの画面表示 チャンネルごとの検出／非検出の設定 ビデオロス中の信号出力ON／OFF 画面背景色の設定：黒／青 |
| タイトル表示機能 |
各チャンネル最長全角10文字まで メニューにてカタカナ、英、数、記号を入力 専用アプリ使用により漢字、ひらがなを入力可 各チャンネル映像中央下部に固定表示 表示／非表示を設定 単画面、各分割画面ごとに設定可能 文字サイズ：大（46×46）／小（30×30） 13分割、16分割画面は小（30×30）で固定 日時、メッセージの文字サイズも連動 |
| NTSC アスペクト比 | 4:3／FULLを設定 |
| 日時表示機能 |
年月日時分秒 画面中央上部 表示／非表示を設定 月差30秒以内 |
| 分割画面ボーダーライン | OFF／WHITE／GRAY／BLACK |
| 挿入文字表示位置 |
左右方向16段階 上下方向16段階 可変 |
| ボタン ロック機能 | 単画面1～16／分割画面／自動切換えの表示をロックし、ボタン操作を禁止します。 |
| 使用温湿度 |
0～40℃ RH20～90％（ただし、結露しないこと） 内部の熱を放出させるため、天面は1U（44mm）以上の空間、背面は100mm以上の空間を確保すること。 |
| 電源電圧/消費電力 | AC100V 50／60Hz 約21W |
| AC入力ケーブル長 | 約1.7[m] |
| 外形寸法 |
420（W）×251（D）×44（H）mm ※ゴム足、突起部を除く |
| 筐体色 | アイボリィ |
| 質量 | 約2.9Kg |
| 消耗部品 |
冷却ファン 交換目安時期：約4年 |
| 付属品 | 取扱説明書 |
| 別売品 | 専用リモートコントローラー RMC-160A 19インチ ラックマウント金具（JIS／EIA） |
