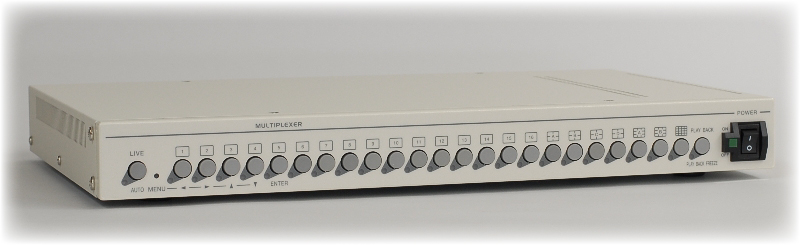

16入力マルチプレクサ			MCS-1640A
特　長 各カメラ入力の映像を順次切換えてVCRに出力したり､VCRに記録された映像からチャンネルを選択して再生したりできます 各カメラ入力はループ スルー機能を備えていますので､他のシステムとの組み合わせが簡単です オート シーケンシャル機能を備えています 単画面1〜16チャンネルと4分割/9分割/16分割画面を表示できます 各チャンネルのタイトル表示機能や日時表示機能を備えています アラーム入出力端子､またはリモート入力端子を備えています アラーム発生情報を100件まで記録する機能を備えています

仕　様
映像入力		NTSC方式準拠
カメラ映像入力		16系統(ループスルー付き)BNC 75Ω　VBS 1.0Vp-p (ループスルー使用時75ΩOFF)
VCR映像入力		1系統　BNC 75Ω　VBS 1.0Vp-p
モニタ映像出力		メイン1系統　スポット1系統　BNC 75Ω　VBS 1.0Vp-p
VCR映像出力		1系統 BNC 75Ω　VBS 1.0Vp-p　チャンネルのスキップ可
映像出力表示 (メイン モニタ出力)		単画面1〜16、4分割画面A〜D(1/60リフレッシュ)　 9分割画面A〜B(1/10リフレッシュ)　16分割画面(1/7.5リフレッシュ)
オート シーケンス表示 (メイン モニタ出力)		単画面/分割画面　スキップ可　切換え時間：約1〜999秒に可変
信号入出力端子		D-Sub25ピンコネクタ(メス)　 アラーム(1〜16チャンネル)　無電圧メイク/ブレイク接点 リモート(1〜16チャンネル)　無電圧メイク接点 SHIFT使用リモート(オート/ライブ　4分割画面A〜D　9分割画面A〜B　16分割画面　再生/フリーズ) 無電圧メイク接点 アラーム出力(オープンコレクタ DC12V 100mA以下) タイムラプス　トリガ信号入力 RS-232C　RXD,TXD,COMMON
RS-485		モジュラ ジャックRJ-11×2(ループスルー)　31台までのカスケード接続可 スレーブ アドレス設定：00〜30
アラーム機能		アラーム イベント メモリ：100件 アラーム動作保持モード：INT./EXT. 保持時間：1〜999秒 アラーム後表示：FIX/BEFORE 検出接点：メイク/ブレイク アラーム中VCR出力：高密度出力など
日時表示		年月日時分秒の表示 単画面/分割画面それぞれに表示/非表示の設定可 VCR出力に表示/非表示
タイトル表示		各チャンネル最長8文字まで設定可　英,数,記号,カタカナ 単画面,4分割画面はすべて表示 9分割画面はチャンネル数字のみ表示 16分割画面は非表示 VCR出力に表示/非表示
トリガ信号		LOW/HIGH/OFF (OFF時はマニュアルでタイミング2〜999設定)
周辺温湿度		0〜40℃ 但し、結露無きこと
電源電圧/消費電力		AC100V　50/60Hz 　約16W
外形寸法		420(W) × 251(D) × 44(H) [mm] (ゴム足、突起部除く)
筐体色		アイボリィ
質量		約3.3Kg
付属品		電源コードセット　予備ヒューズ(本体内蔵)　取扱説明書
別売品		19インチ ラック マウント金具(JIS/EIA)
