| マトリックス スイッチャ | |||
| 32入力32出力 | MSW-3232 | ||
| 64入力32出力 | MSW-6432 | ||
 |
|||
共通    |
|||

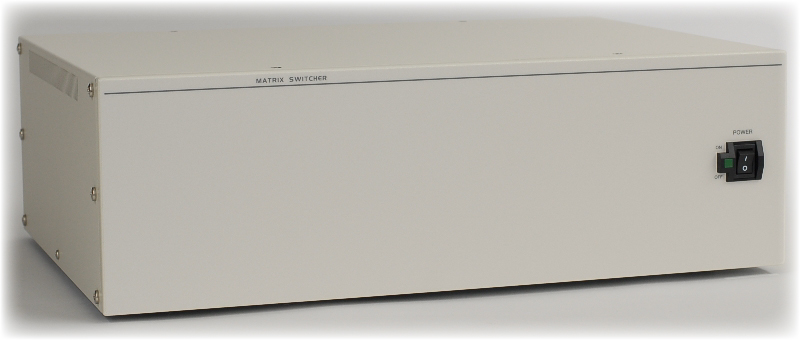

MSW-3232     |
|||
| MSW-6432 |
|||
特 長 32系統の出力に多数の入力映像を任意に割り当て、効率の良い監視が行えます。出力映像の切換えは、RS-232C、RS-485で行えます。出力に対する入力映像の割り当ては、予めプリセットする事ができます。複雑な映像の切換えもわずかな操作で行えます。 各出力に同一の映像を表示できます。各出力に日付時刻を表示できます。各入力に最長16文字までのタイトルを設定できます。設定可能な文字の種類はJIS第一、第二水準の6,879文字から、漢字、ひらがな、カタカナ、英数字、記号です。内蔵フォントは12×16ドット、ゴシック体です。タイトルの設定は付属のタイトル設定ソフトfor Windowsにて簡単に行えます。32入力増設ユニット(ZB-MSU-3232)により、MSW-3232→MSW-6432の変更が可能です。 |
|||
| 仕 様 | |||
| 機種 | MSW-3232 | MSW-6432 | |
| 入力映像信号 | NTSC方式準拠 | ||
| カメラ映像入力 | 32系統 BNC 75Ω(VBS,VS 1.0Vp-p) | 64系統 BNC 75Ω(VBS,VS 1.0Vp-p) | |
| モニタ映像出力 | 32系統 BNC 75Ω(VBS,VS 1.0Vp-p) | ||
| RS-232C | 1系統 (RXD,TXD,COMMON) RS-232C信号規格準拠 D-sub9ピン・オス(インチネジ#4-40UNC) |
||
| RS-485(オプション) | 2系統 モジュラ ジャック(RJ11)×2(ループスルー) RS-485信号規格準拠(Half Duplex) |
||
| タイトル挿入 | JIS第一,第二水準(JIS X0208-1990)の6,879文字から最長16文字 縁どりあり | ||
| タイトル位置 | 画面の上中央、または下中央 | ||
| カレンダ表示 | 年.月.日 時:分:秒 画面上部 | ||
| 周辺温度 | 0〜40℃(但し結露しない事) | ||
| 電源電圧/消費電力 | AC100V 50/60Hz 約10W | AC100V 50/60Hz 約12W | |
| AC入力ケーブル長 | 約1.7[m] | ||
| 外形寸法 | 420(W) × 300(D) × 132(H)(mm) (ゴム足,突起部除く) | ||
| 筐体色 | アイボリィ | ||
| 質量 | 約5.0Kg | 約5.5Kg | |
| 付属品 | 取扱説明書 フロッピーディスク(タイトル設定ソフトfor Windows) |
||
| 別売品 | 32入力増設ユニット(ZB-MSU-3232) 19インチ ラック マウント金具(JIS/EIA) リモート コントローラ RMC-11 |
||
| ※本ページに記載の内容は、改良その他の理由により、お断り無く変更する場合があります。 |
 |
